產品概述

電磁式煤氣切斷閥Q235B

公稱通徑：DN500~2000

公稱壓力：0.25-0.1

適用溫度：-20~+220℃

驅動方式：手動、電動、氣動

適用介質：空氣、煤氣等

電磁式煤氣快速切斷閥主要用于是燃?xì)庀到y(tǒng)中防止重大事故發生的有效安全裝置。具有結構簡單、操作方便、工作可靠，切斷速度快（≤1S）和密封性能好等特點，主要應用于煤氣鍋爐、煤氣加熱爐及各種工業燃?xì)庀到y(tǒng)中。

工作原理

DMF-0.1由密封性能良好的防爆電磁機構、鎖定機構、蝶閥、重錘及重錘臂等部件組成。閥門開啟時，重錘臂處于豎立位置。電源接通，重鍾臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力低于規定值或系統出現異常須立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定。重鍾臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。需要恢復供氣時，將重鍾臂連同重鍾按逆時針方向轉至升至似豎起位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重鍾臂被鎖定，閥門又呈開啟狀態。電源系統意外斷電時，切斷閥會快速切斷。 通過控制電路與其中它的電氣設備進行聯鎖運行，切斷煤氣，以滿足生產系統的安全要求。功耗低。工作能耗一般為20W～40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒)有較強的抗干擾能力。

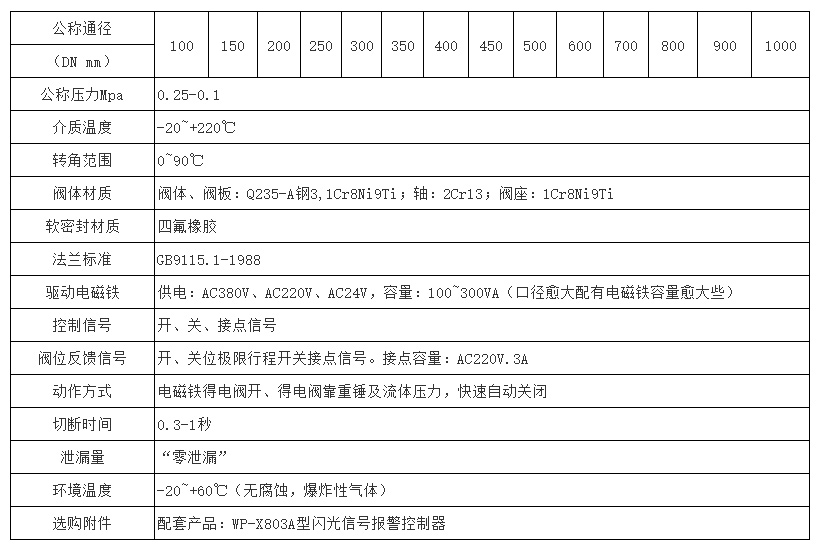

性能參數

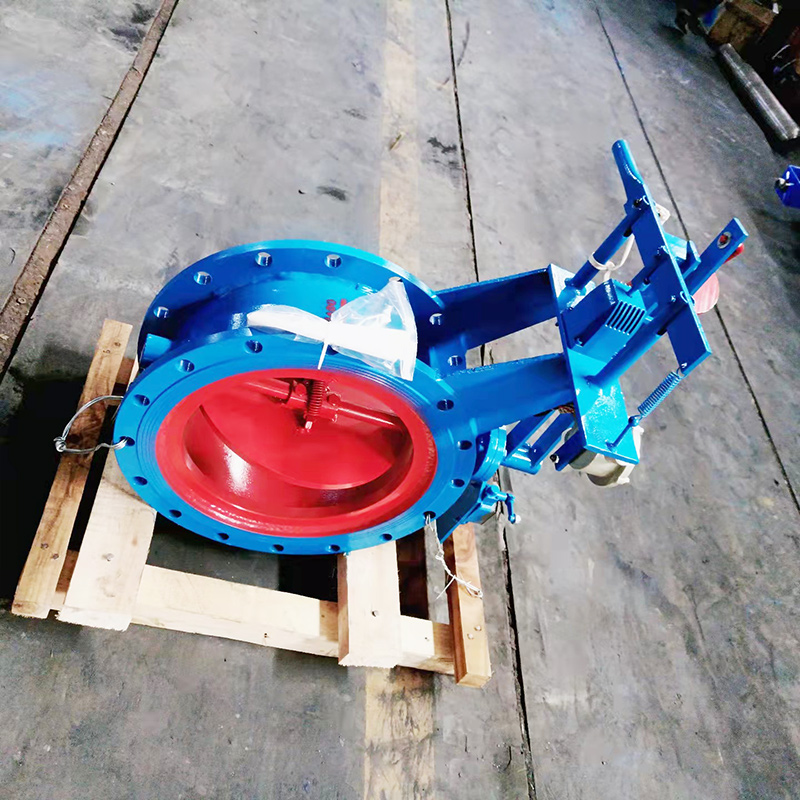

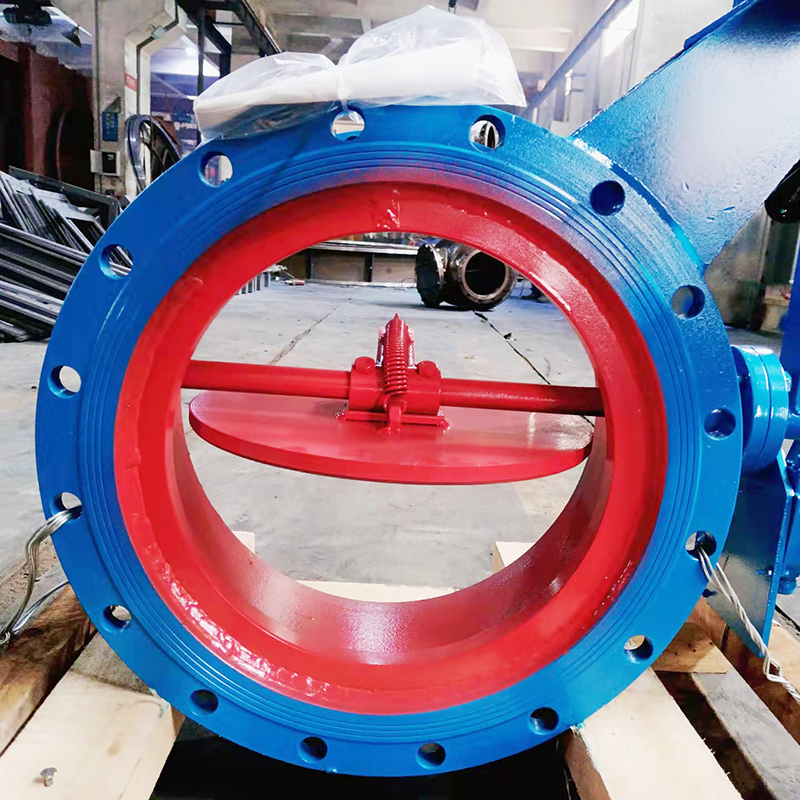

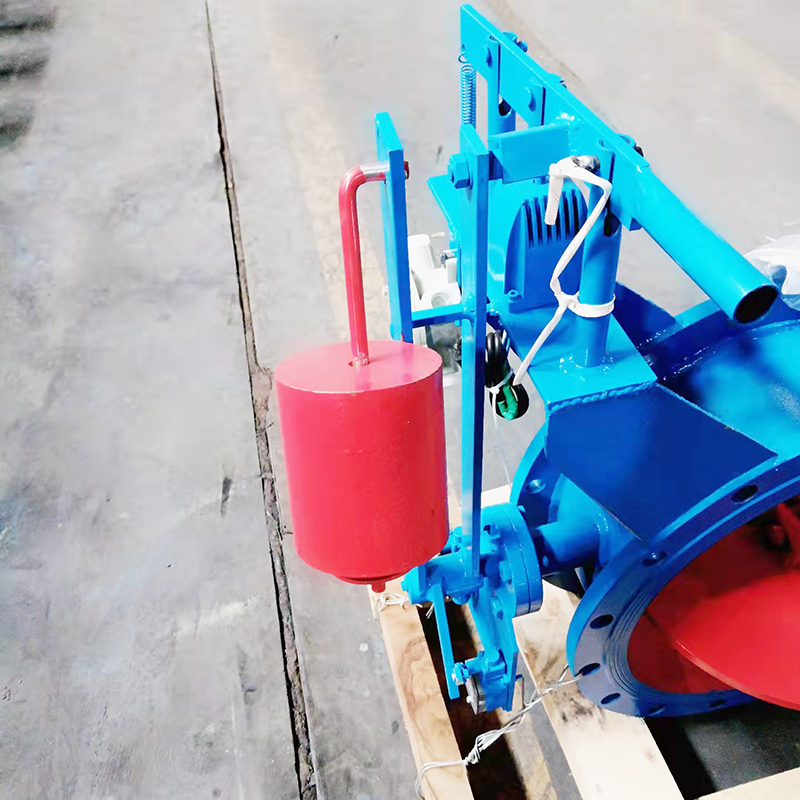

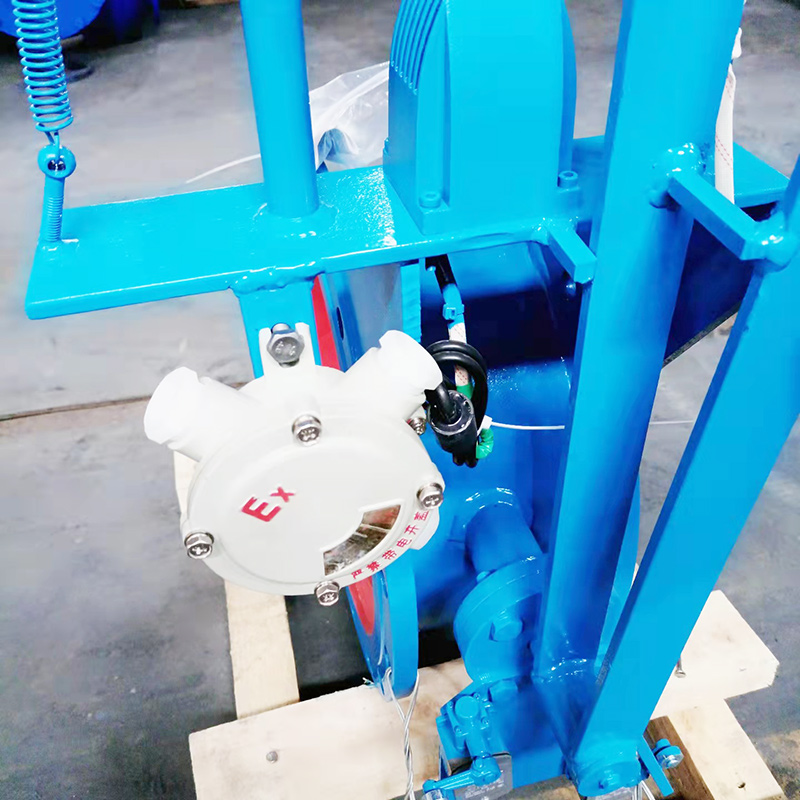

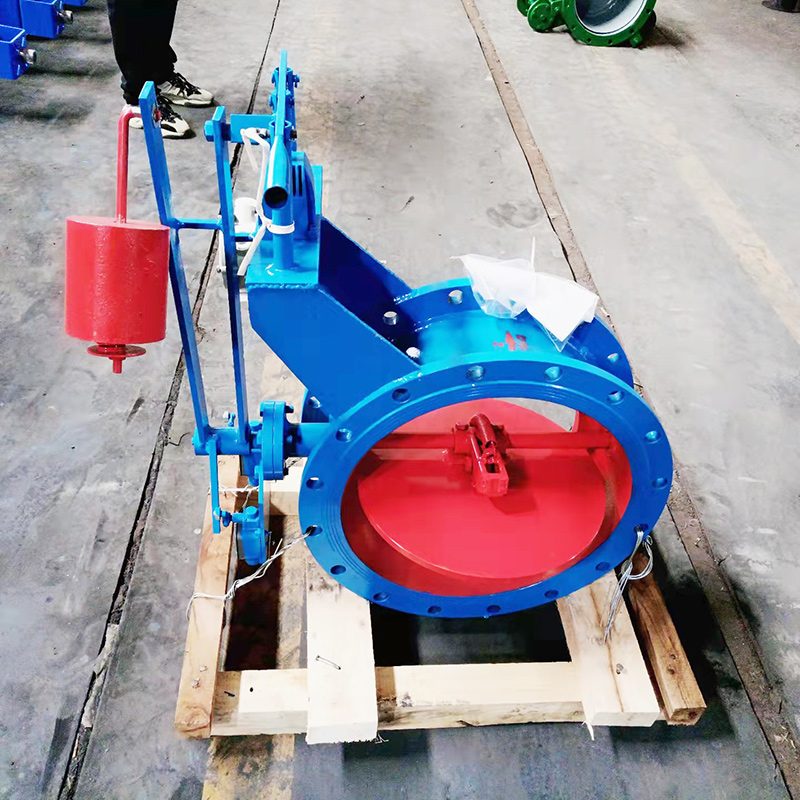

產品實拍
